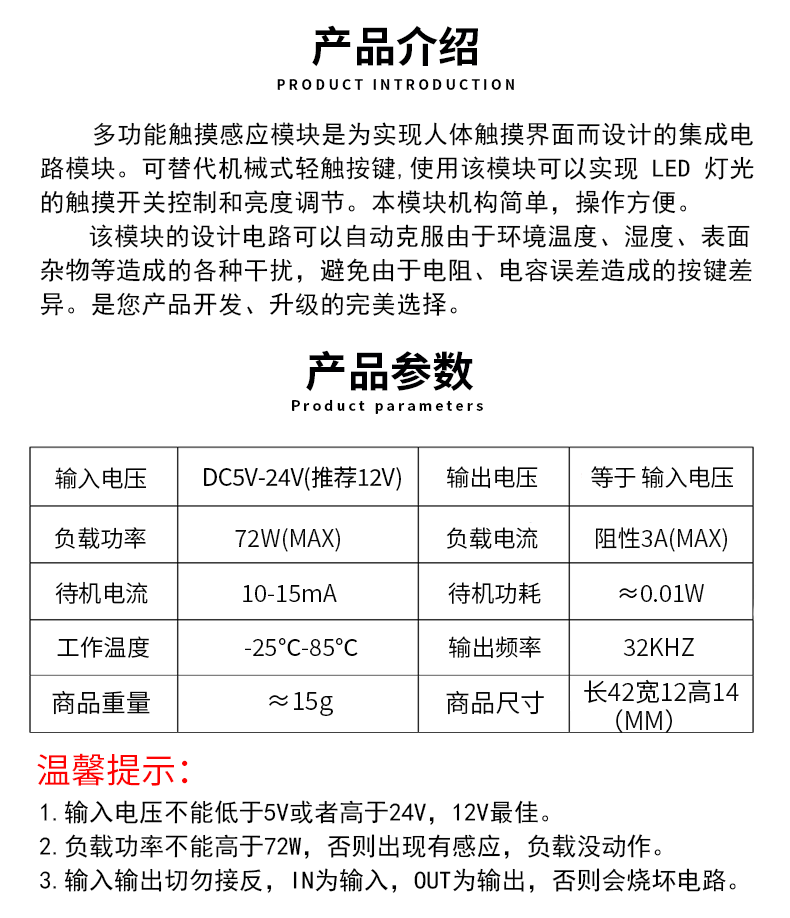

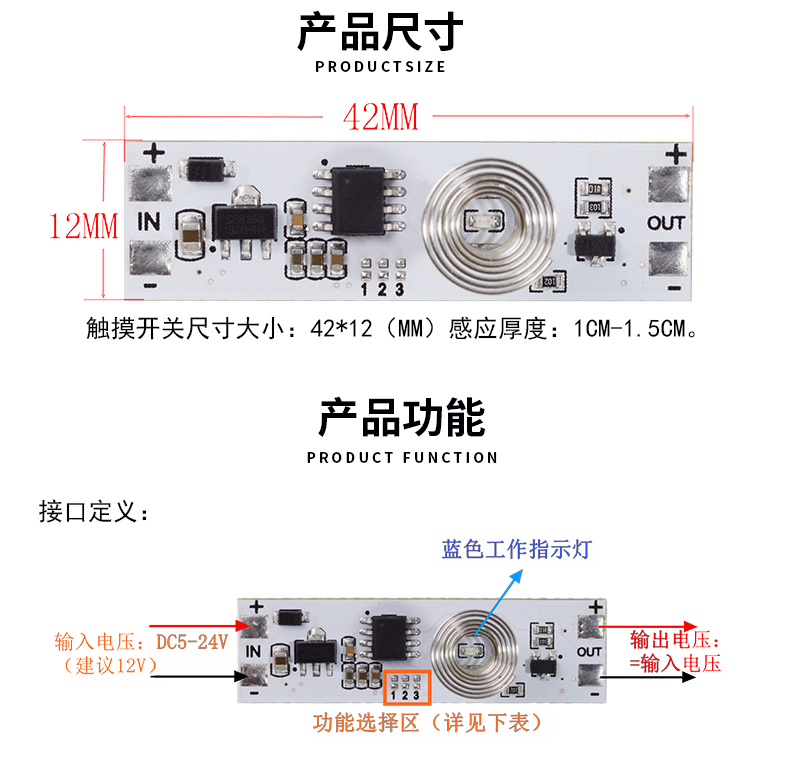

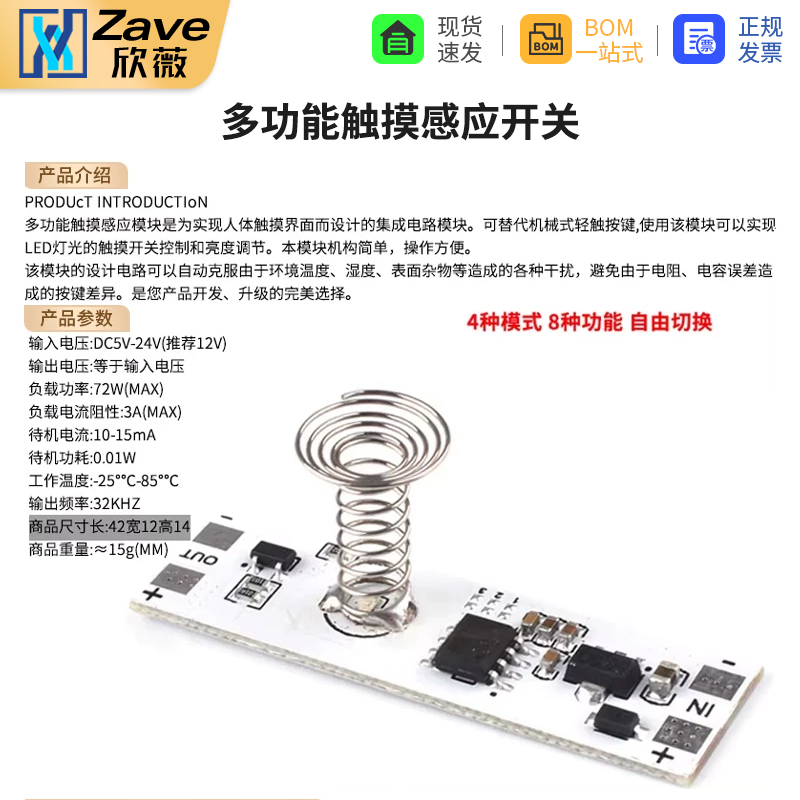

多功能触摸感应开关 使用说明：
https://www.bilibili.com/opus/1110053371627175937

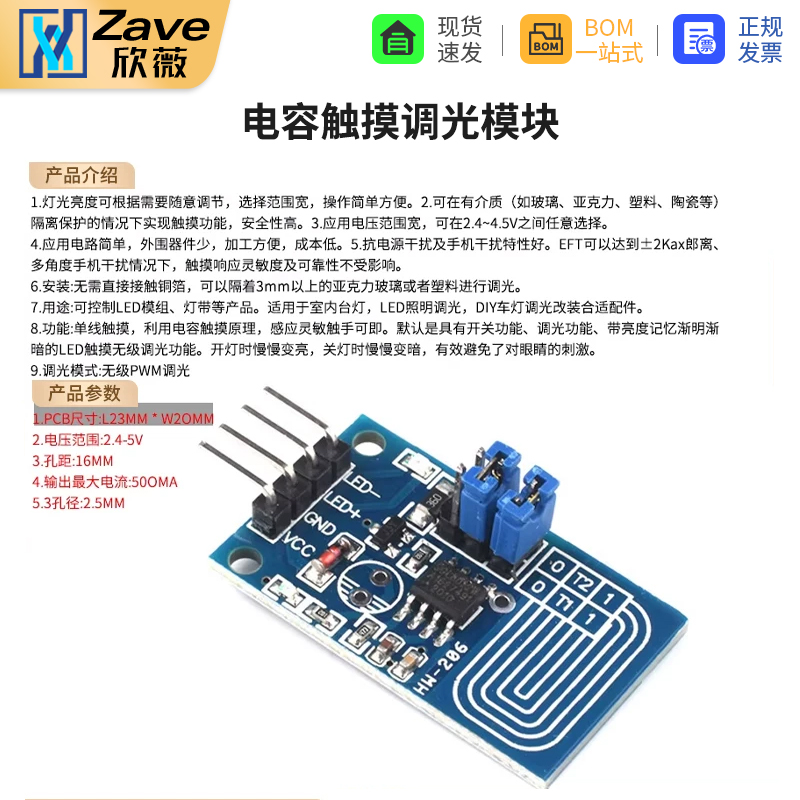

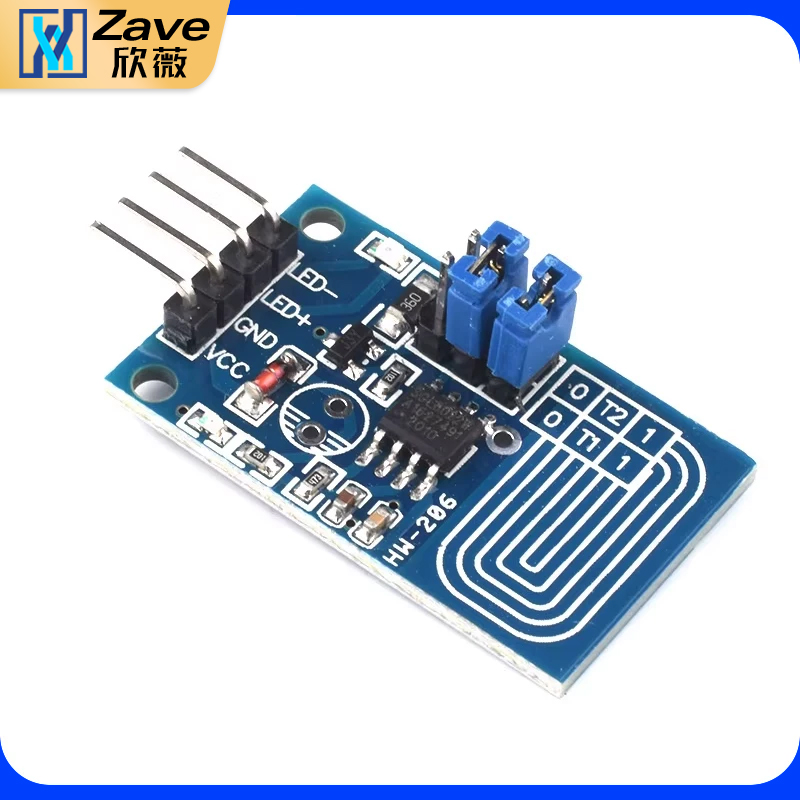

电容触摸调光模块 使用说明：
https://www.bilibili.com/opus/1113035367460634626
单路无极触摸调光模块 使用说明：
https://www.bilibili.com/opus/1113035517723672600

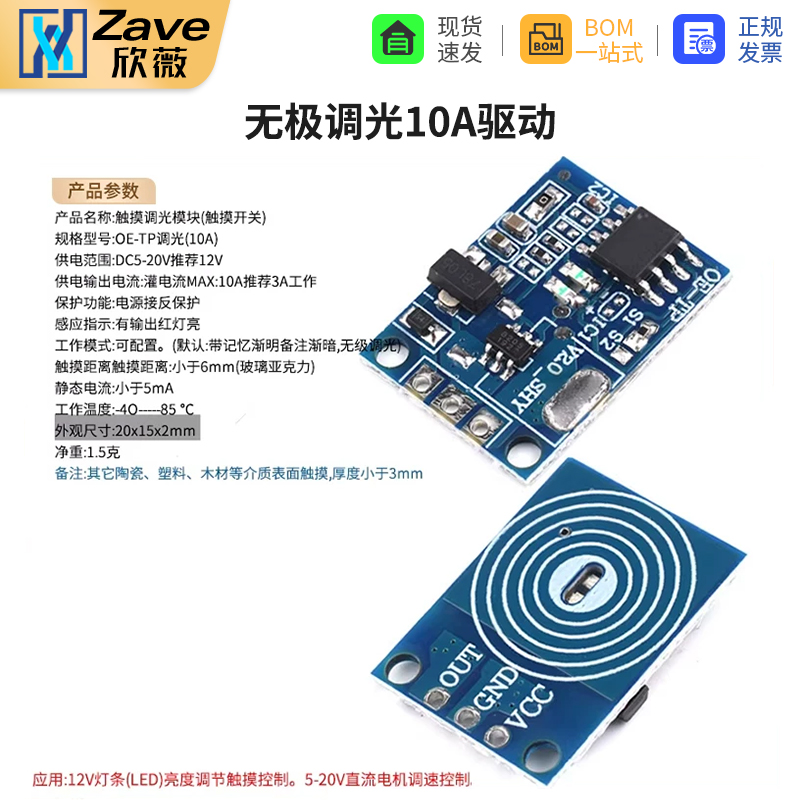

无极调光10A驱动 使用说明：
https://www.bilibili.com/opus/1113035964443262993

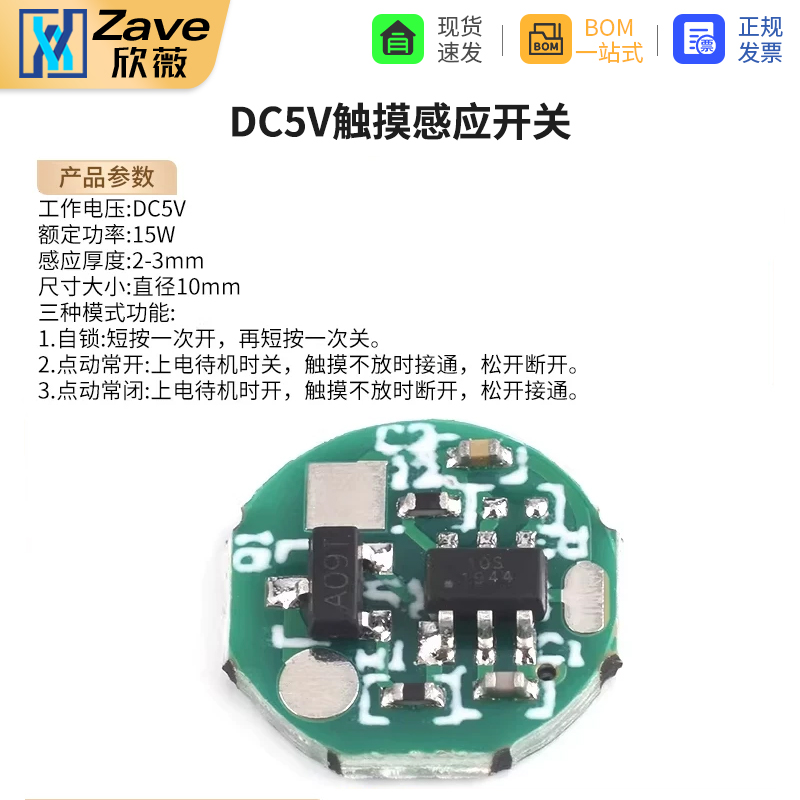

DC5V触摸感应开关 使用说明：
https://www.bilibili.com/opus/1113036746106339330

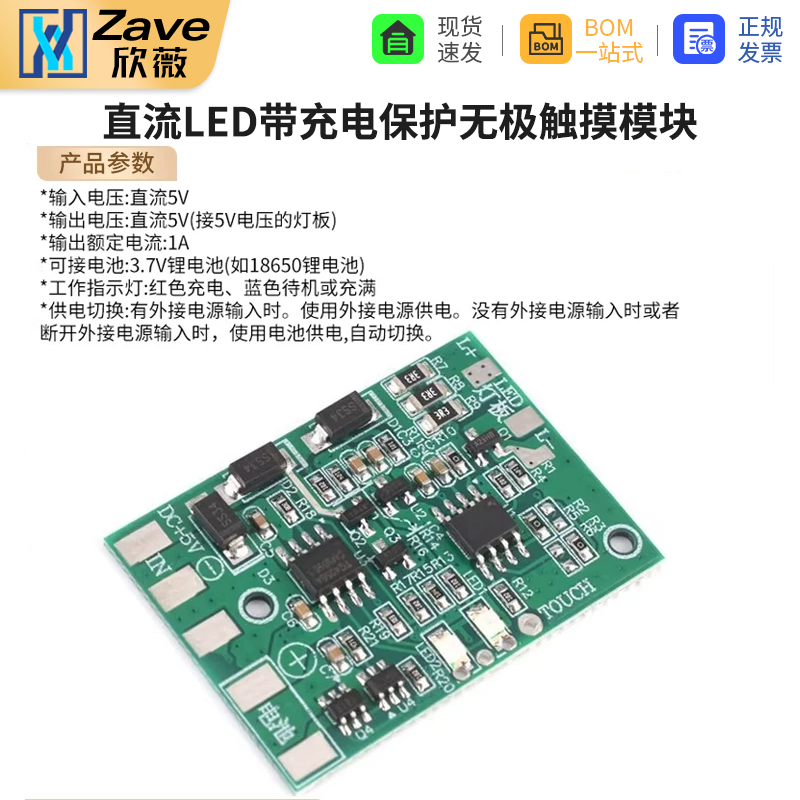

直流LED带充电保护无极触摸模块 使用说明：
https://www.bilibili.com/opus/1113036870640467977

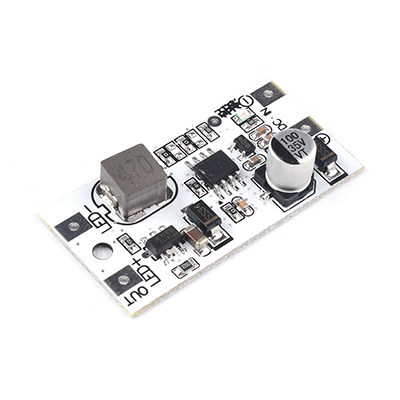

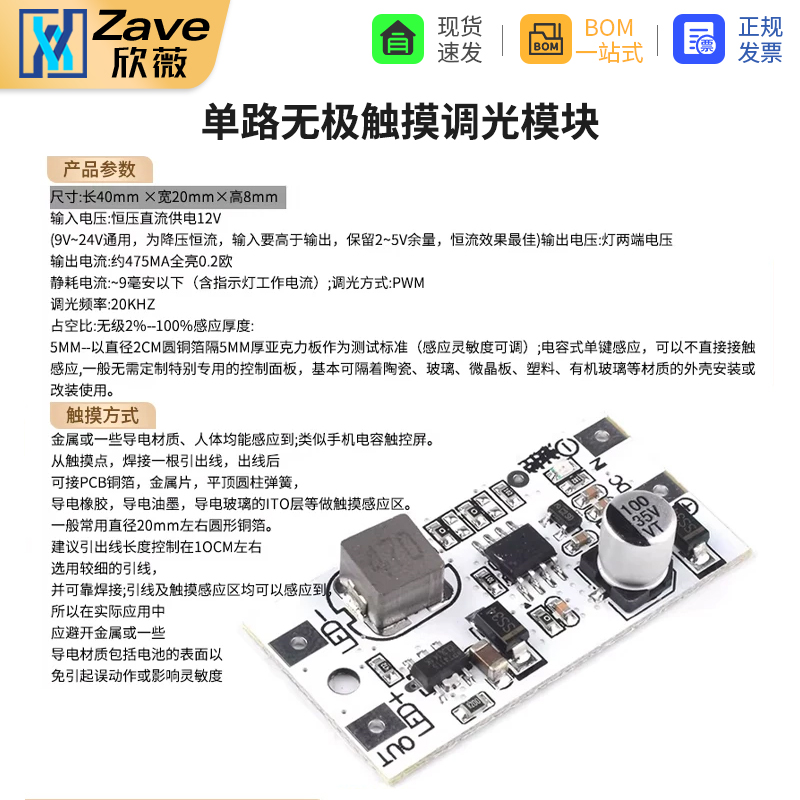

单路无极调光模块
恒流驱动触摸调光控制板;选用华润矽威PT4115方案,具有高可调光比，宽电压输入，高峰值效率，过温软保护，LED自然开路保护等功能；及高性能电容式单键触控，可不直接接触感应，可用于玻璃、陶瓷、塑料等介质表面，PWM方式调光频率高达32KHz，基本无频闪和噪声，具备工作环境发生变化自动适应，支持几种不同的工作模式:无级调光,三挡调光,直接输出,锁存输出等,板设有RC滤波和LDO稳压，为系统提供稳定可的工作电源。 主要应用于台灯,落地灯,氛围灯等LED灯具控制板上。
产品参数
尺 寸：长40mm × 宽20mm× 高8mm
输入电压：恒压直流供电 12V
（9V～24V 通用，为降压恒流，输入要高于输出，保留 2～5V 余量， 恒流效果最佳）
输出电压：灯两端电压
输出电流：约475MA全亮 0.2欧
静耗电流：≈9毫安以下（含指示灯工作电流）；
调光方式:PWM
调光频率:20KHZ
占空比: 无级2%--100%
感应厚度：
5MM--以直径2CM圆铜箔隔5MM厚亚克力板作为测试标准（感应灵敏度可调）; 电容式单键感应, 可以不直接接触感应,一般无需定制特别专用的控制面板，基本可隔着陶瓷、玻璃、微晶板、塑料、有机玻璃等材质的外壳安装或改装使用。
触摸方式：
金属或一些导电材质、人体均能感应到；类似手机电容触控屏。从触摸点，焊接一根引出线，出线后，可接PCB铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO层等做触摸感应区。一般常用直径20mm左右圆形铜箔。 建议引出线长度控制在10CM左右，选用较细的引线，并可靠焊接；引线及触摸感应区均可以感应到，所以在实际应用中应避开金属或一些导电材质包括电池的表面以免引起误动作或影响灵敏度
PS：
1、触摸按键和面板的接触面积。面积越大、接触越紧密，触摸效果越好，反之越差。
2、触摸面板的材质和厚度。面板越薄，触摸效果越好，反之越差。用玻璃、微晶板等材质做成的面板，其触摸效果要比用塑料、有机玻璃等材质做成的面板好。
[接线方式]
PCB板标记：DC IN、+、-为直流电源输入端；
PCB板标记：LED+、LED-为输出端接LED灯板正负极；

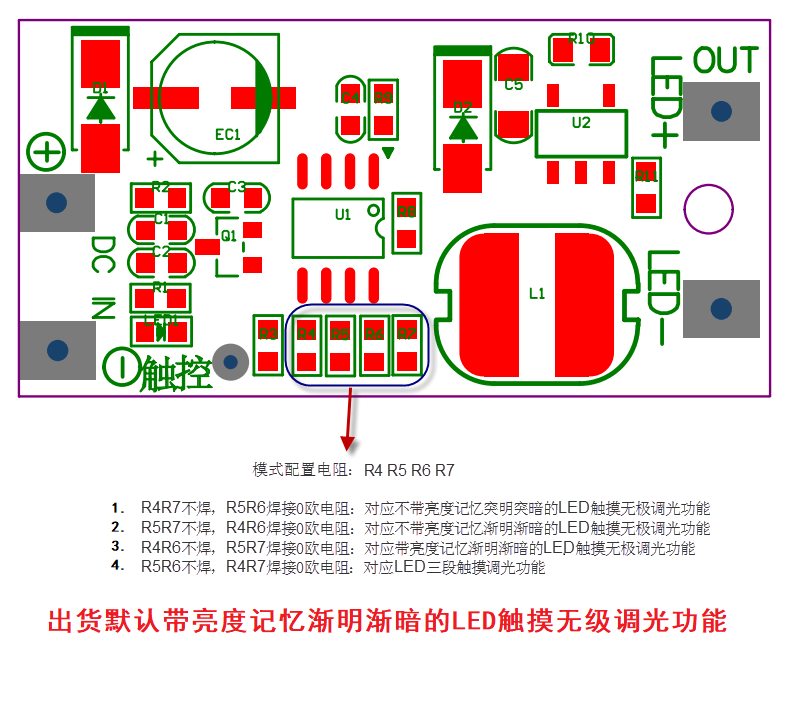

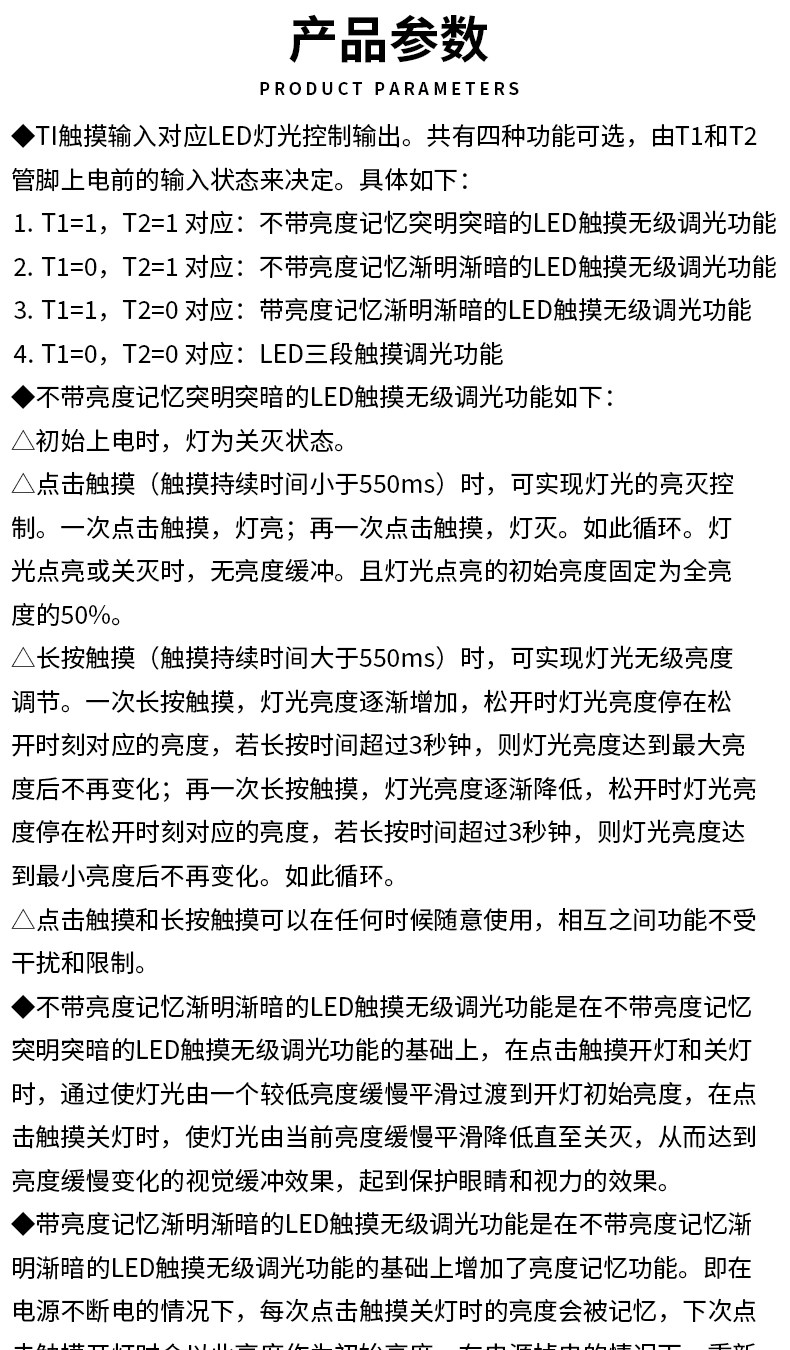

[工作方式](亮度记忆是指不掉电的情况下;渐明渐暗是指开关灯的过程)
1.不带亮度记忆突明突暗的LED触摸无级调光功能
2.不带亮度记忆渐明渐暗的LED触摸无级调光功能
3.带亮度记忆渐明渐暗的LED触摸无级调光功能
4.LED三段触摸调光功能
5-24V多功能橱柜LED灯触摸开关调光智能开关电容感应无极调光模块
