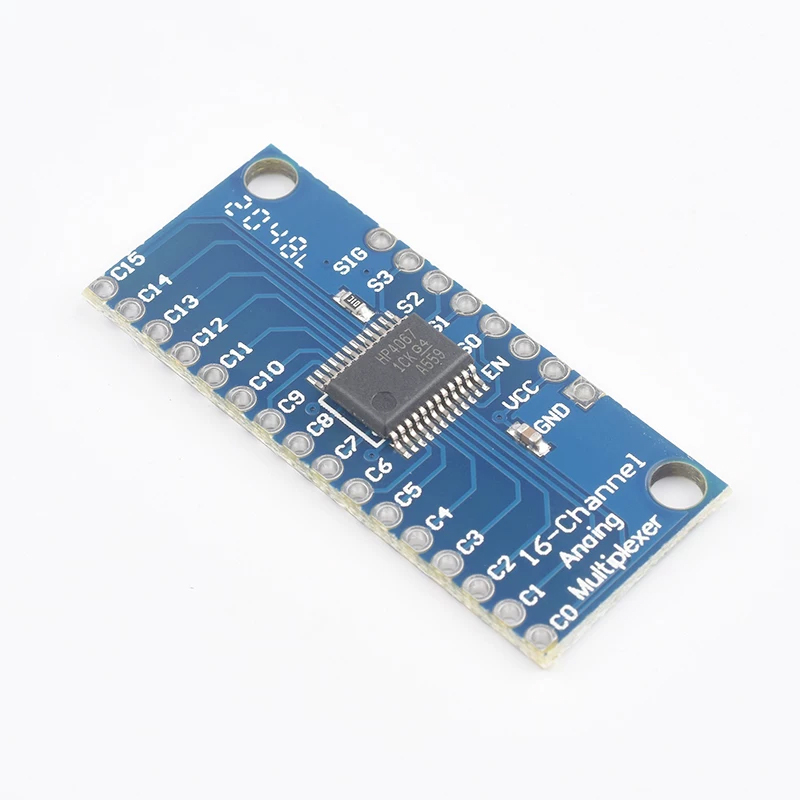

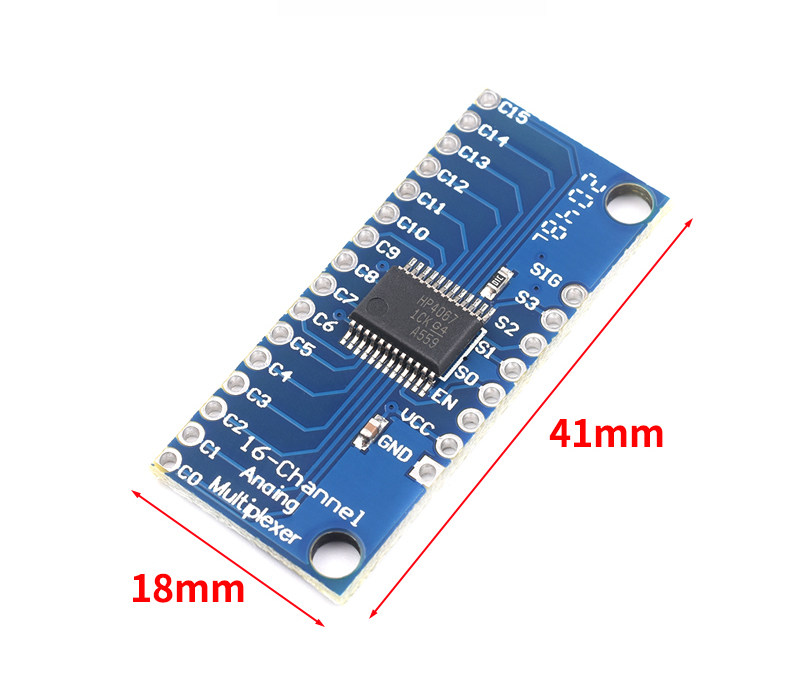

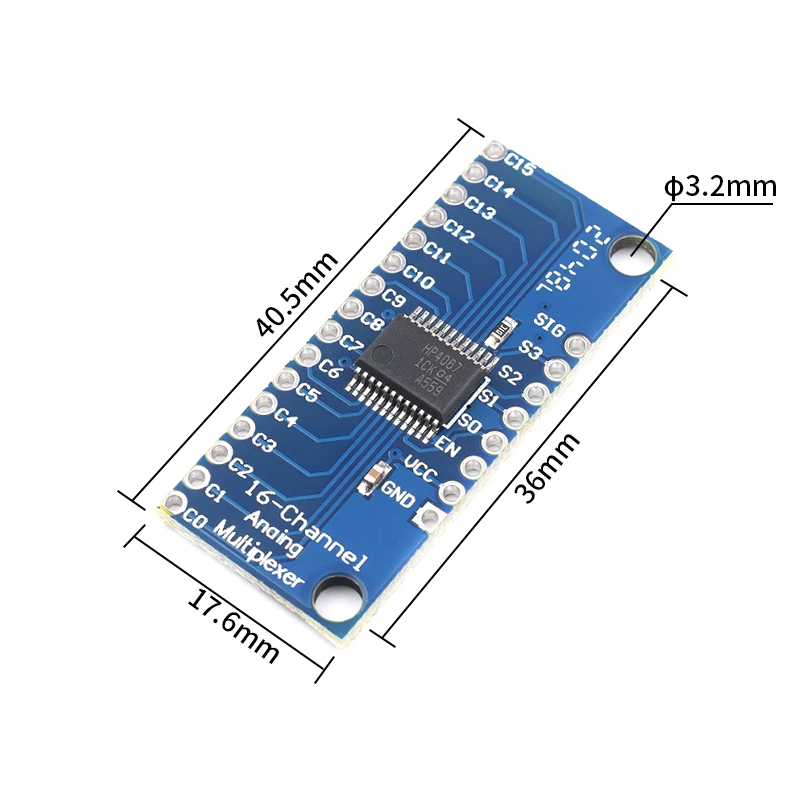

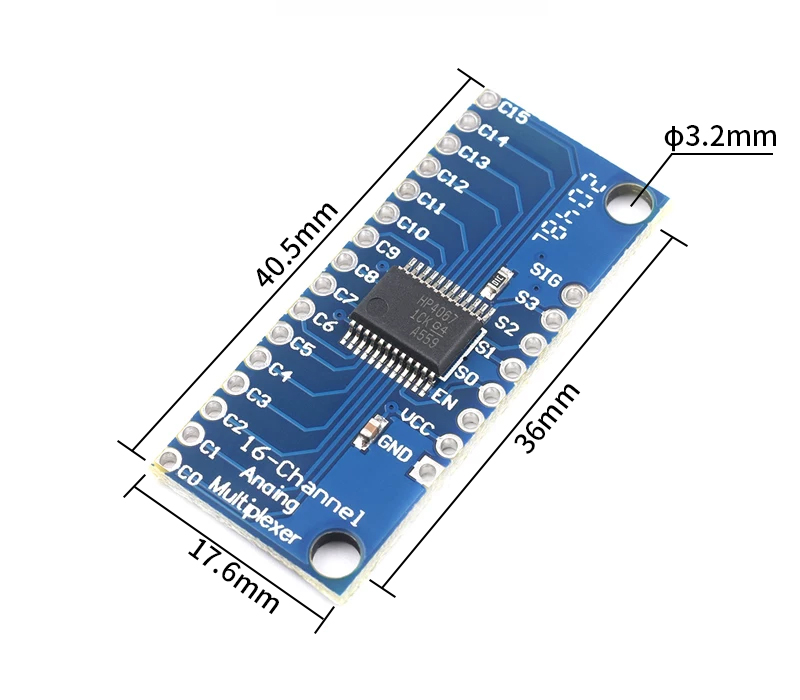

这是一个非常方便的16通道模拟/数字多路复用器/解复用器的分接板CD74HC4067，这个芯片就像一个旋转开关—它内部路由公共引脚（原理图中的COM，电路板上的S 1G）到16通道引脚之一（CHANxx）。它同时适用于数字和模拟信号（电压不能高于VCC） ，且连接是双向的。要控制它，连接4个数字输出到芯片的地址选择引脚（s0—s3） ，并发送它你想要的通道的二进制地址（参见数据表的详细信息）。这允许您连接多达16个传感器到您的系统，只使用5个引脚！
由于mux/demux也可用于数字信号，您可以使用它来管道tt1级串行数据到多个设备或从多个设备。例如，您可以使用它将16个设备的TX引脚连接到微控制器上的一个RX引脚。然后你可以选择这16个设备中的任何一个来收听。如果你想要双向通信，你可以添加第二块板来路由你的微控制器的TX线到16个设备的RX线。通过使用多个板，您可以为12C，SPI等创建类似的安排。
内部开关是双向的，支持地和VCC之间的电压，有低“开”电阻和低“关”漏电，并且为了防止串扰，执行“先开后合”开关。板也打破了芯片的“使能”引脚，当驱动高，将完全断开共同引脚（所有开关“off”）。
2V至6V操作
“开”电阻： 70欧姆（@4. 5伏）
接通前6ns断开（@4.5V）
宽工作温度范围：-55℃至125℃

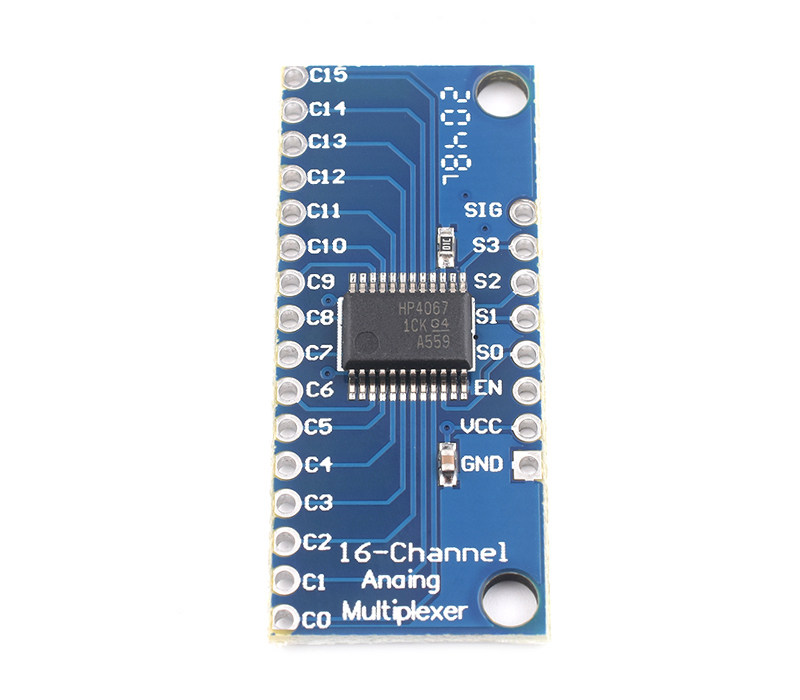

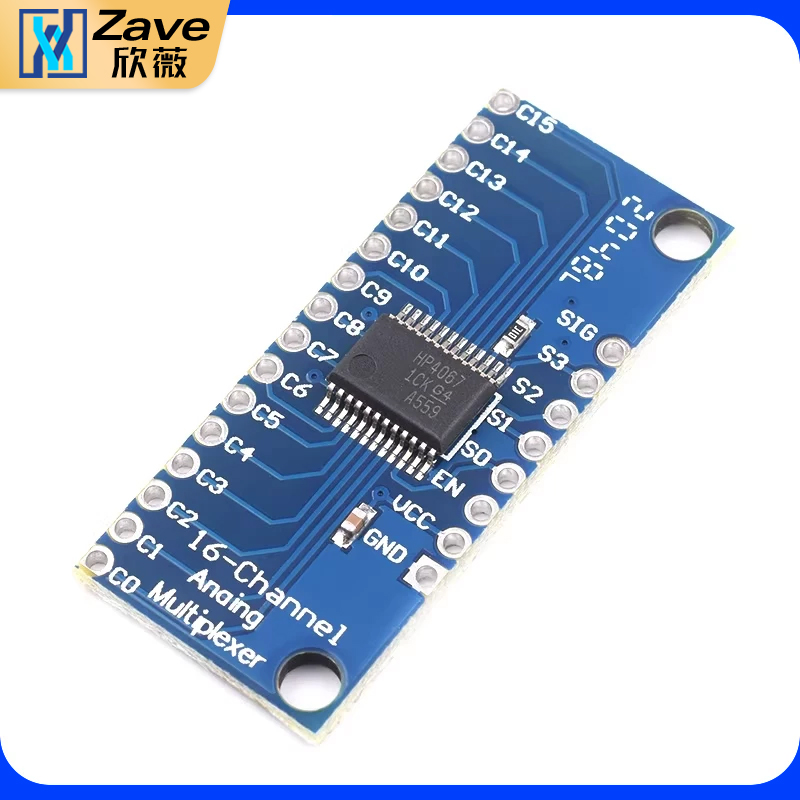

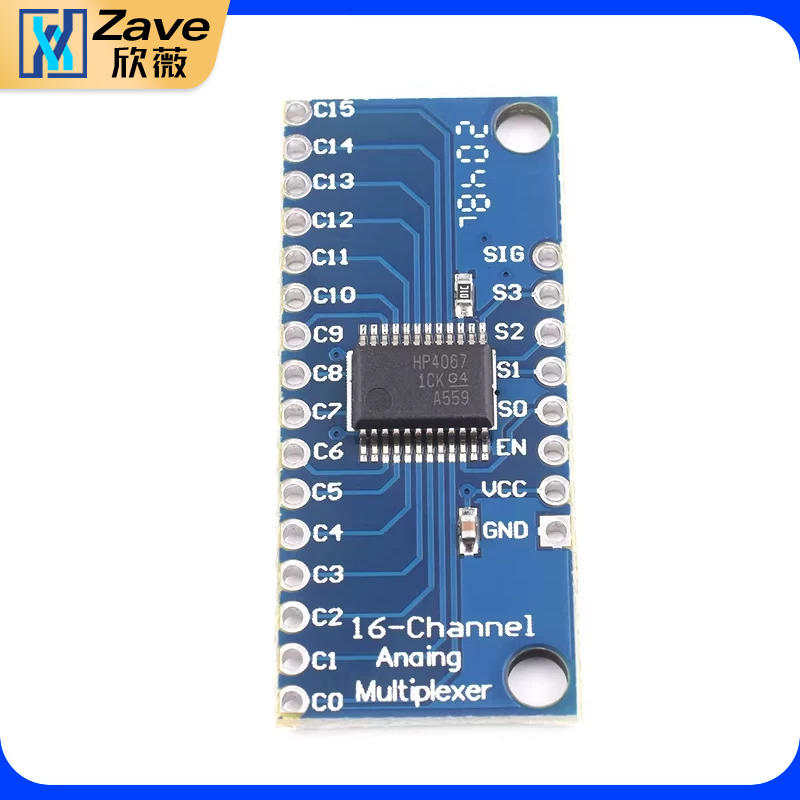

引脚定义
功能：使用一路ADC采集16路模拟信号。
使用CD74HC4067的16通道模拟信号开关
模拟信号输入： Co-C15 16通道
模拟量输出： DIG
通道控制： So—s3
CD74HC4067高速CMOS 16通道模拟多路复用器 Analog/Digital
